輸入

額定電壓，頻率

三相：380V，50Hz /60Hz

允許范圍

電壓波動范圍：325V～480V；電壓不平衡度：＜3％；頻率：47～63 Hz

輸出

輸出電壓

3相，0V～輸入電壓，誤差小于5％

輸出頻率范圍

V/F控制：0.00～650.00Hz；矢量控制：0.00～200.00Hz

基本規范

電機控制模式

無PG V/F控制、有PG V/F控制、無PG矢量控制、有PG矢量控制、V/F分離控制

穩態轉速精度

無PG矢量控制：±0.5％；有PG矢量控制：±0.05％

起動轉矩

0.50Hz時≥150％額定轉矩

過載能力

150％額定電流1分鐘

頻率分辨率

數字給定：0.01Hz；模擬給定：0.1％最大頻率

輸出頻率精度

模擬給定：±0.2％最大頻率（25±10℃）；

數字給定：0.01Hz（－10～＋40℃）

運行命令通道

操作面板給定、控制端子給定、通訊給定，可通過端子切換

頻率給定通道

操作面板、通訊、UP/DOWN調節值、AI1、AI2、PFI、算術單元

輔助頻率給定

實現靈活的輔助頻率微調、給定頻率合成

轉矩提升

自動轉矩提升；手動轉矩提升

V/F曲線

用戶自定義V/F曲線、線性V/F曲線和5種降轉矩特性曲線

加減速方式

直線加減速、S曲線加減速

點動

點動頻率范圍：0.10～50.00Hz；點動加減速時間：0.1～60.0s

自動節能運行

根據負載情況，自動優化V/F曲線，實現自動節能運行

自動電壓調整（AVR）

當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定

自動載波調整

可根據負載特性和環境溫度，自動調整載波頻率

隨機PWM

調節電機運行時的音色

下垂控制

適用于多臺變頻器驅動同一負載的場合

瞬停處理

瞬時掉電時，通過母線電壓控制，實現不間斷運行

能耗制動能力

使用外置制動電阻

直流制動能力

制動時間：0.0～60.0s，制動電流：0.0～100.0％額定電流

PFI

最高輸入頻率：50kHz

PFO

0～50kHz的集電極開路型脈沖方波信號輸出，可編程

模擬輸入

2路模擬信號輸入，電壓型電流型均可選，可正負輸入，支持模擬輸入擴展

模擬輸出

2路模擬信號輸出，分別可選0/4～20mA或0/2～10V，可編程

數字輸入

5路源漏型可選的多功能數字輸入，支持數字輸入擴展

數字輸出

2路多功能數字輸出；2路多功能繼電器輸出，支持數字輸出擴展

通訊

內置RS485通訊接口，支持Modbus-協議、USS指令

特色功能

過程PID

兩套PID參數；多種修正模式；具有自由PID功能；休眠功能

多模式PLC

用戶可以設置多達8套PLC運行模式參數，單一模式PLC可達48段；可以通過端子選擇模式；掉電時PLC狀態可存儲

多段速方式

編碼選擇、直接選擇、疊加選擇和個數選擇方式

用戶自定義菜單

可定義30個用戶參數

更改參數顯示

支持與出廠值不同的參數顯示

轉矩控制功能

轉矩/速度控制可通過端子切換，多種轉矩給定方式

零伺服及位置控制功能

可實現零速位置鎖定，精確定位，位置控制

特色功能

高速增減計數器

可實現位置同步控制、生產計數、計數停機、精確定位控制

高速計米器

可實現定長停機、長度指示

紡織擺頻功能

實現紡織卷繞的排線均勻

可編程單元

比較器、邏輯單元、觸發器、算術單元、濾波器、多路開關、定時器

計時電度表功能

便于調整最佳節能方案

保護功能

過流、過壓、欠壓、輸入輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等

選配件

數字I/O擴展板、編碼器接口板、模擬輸入擴展板、輸入輸出電抗器、電磁干擾濾波器、Profibus-DP模塊、中/英文LCD面板、外控操作箱等

環境

使用場所

海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合

工作環境溫度/濕度

－10～＋40℃/20～90％RH，無水珠凝結

存儲溫度

－20～＋60℃

振動

小于5.9m/s2（0.6g）

結構

防護等級

IP20

冷卻方式

強制風冷，帶風扇控制

HOPE510G11

16

24

11

HOPE510G15

20

30

15

HOPE510G18.5

25

37

18.5

HOPE510G22

30

45

22

HOPE510G30

40

60

30

HOPE510G37

49

75

37

HOPE510G45

60

91

45

HOPE510G55

74

112

55

HOPE510G 75

99

150

75

HOPE510G 90

116

176

90

HOPE510G 10

138

210

110

HOPE510G 132

167

253

132

HOPE510G 160

200

304

160

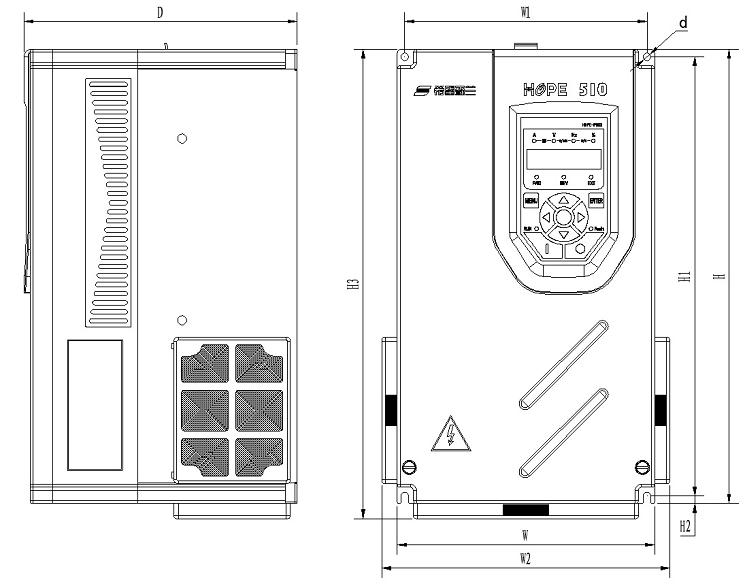

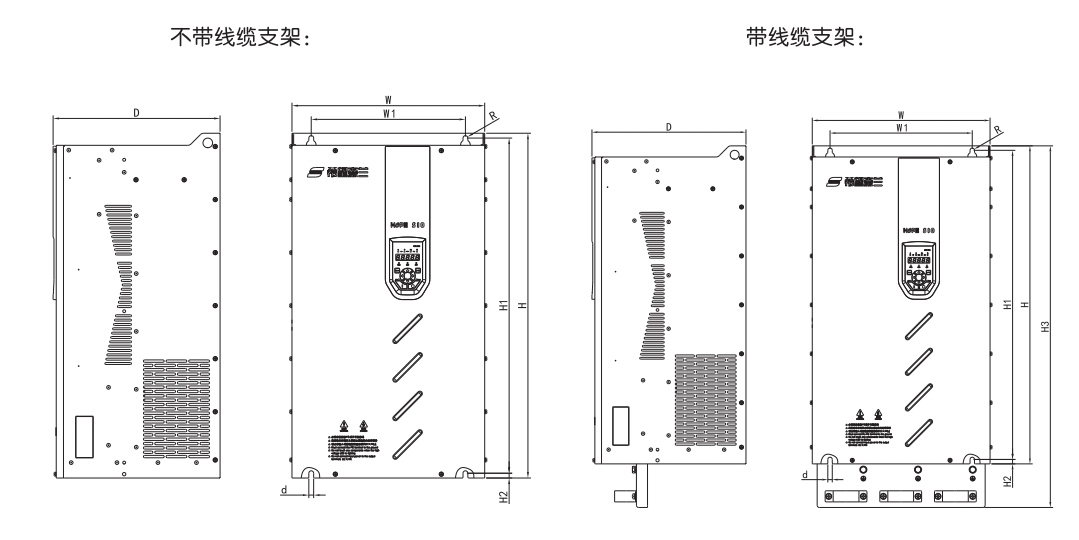

HOPE510G11

170

160

190

300

290

5

310

180

5

HOPE510G15

170

160

190

300

290

5

310

180

5

HOPE510G18.5

208

195

230

352

337

5

360

190

6

HOPE510G22

208

195

230

352

337

5

360

190

6

HOPE510G30

248

230

270

400

382

10

410

225

7

HOPE510G37

248

230

270

400

382

10

410

225

7

HOPE510G45

300

245

545

525

10

290

10

5

HOPE510G55

300

245

545

525

10

290

10

5

HOPE510G75

340

270

580

562

10

317

10

5

HOPE510G90

340

270

580

562

10

317

10

5

HOPE510G110

340

270

580

562

10

317

10

5

HOPE510G132

400

320

715

695

10

340

10

5

HOPE510G160

400

320

715

695

10

340

10

5
