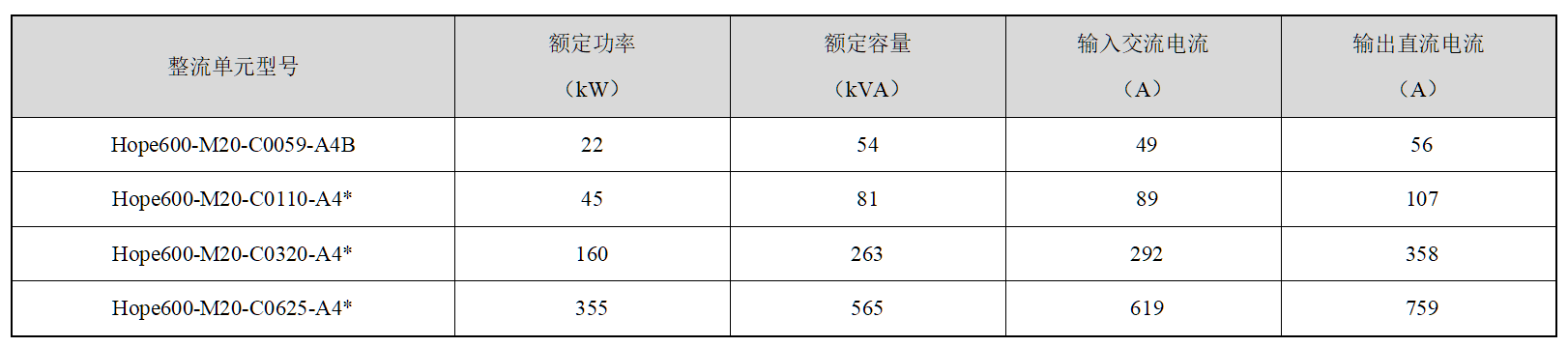

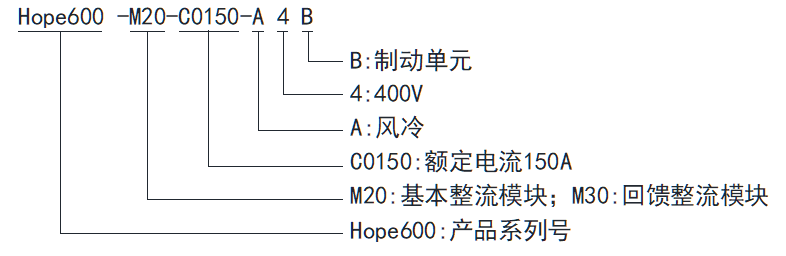

輸入

電網電壓

三相：380V～480V（﹣15%～+10%），電壓不平衡度：＜3％

電網頻率

50Hz/60Hz（47Hz～63Hz）

輸出

輸出電壓

DC 460V～750V

基本規范

能耗制動能力

內置制動單元

直流制動能力

制動時間：0.0s～60.0s，制動電流：0.0％～100.0％額定電流

模擬輸入

2路模擬信號輸入，電壓型電流型均可選，可正負輸入，支持2路模擬輸入擴展

模擬輸出

1路模擬信號輸出，可選0/4mA～20mA或0/2V～10V，可編程，支持2路模擬輸出擴展

數字輸入

5路源漏型可選的多功能數字輸入，支持數字輸入擴展

數字輸出

1路多功能數字輸出；2路多功能繼電器輸出，支持數字輸出擴展

通訊

內置RS485通訊接口，支持Modbus協議（RTU、TCP）、PROFIBUS-DP協議、PROFINET協議等

特色功能

用戶自定義菜單

可定義16個用戶參數

更改參數顯示

支持與出廠值不同的參數顯示

保護功能

過流、過壓、欠壓、輸入缺相、過熱等

選配件

物聯網WIFI模塊、PROFIBUS-DP模塊、PROFINET模塊、EtherCAT模塊、Modbus-TCP模塊、CAN模塊、模擬輸入輸出擴展模塊、輸入電抗器、電磁干擾濾波器等

環境

使用場所

海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合

工作環境溫度/濕度

－10℃～＋40℃/20％～90％RH，無水珠凝結

存儲溫度

－20℃～＋60℃

振動

小于5.9m/s²（0.6g）

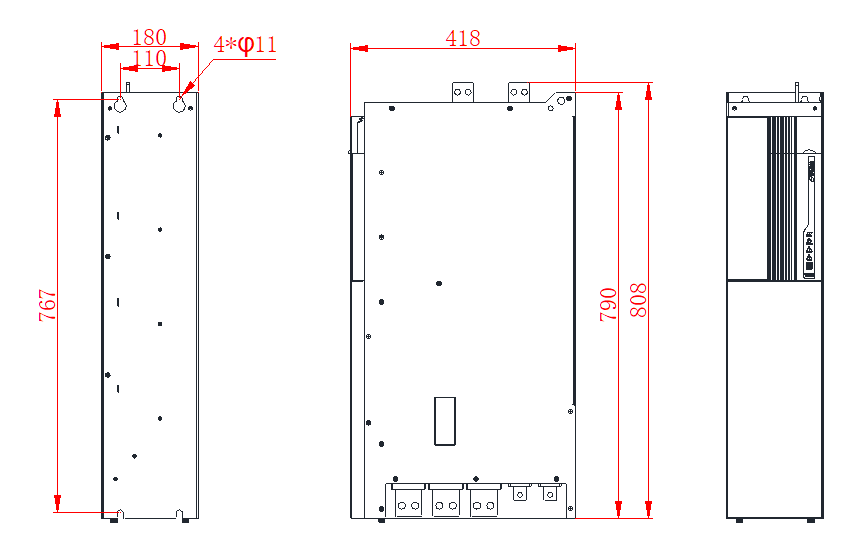

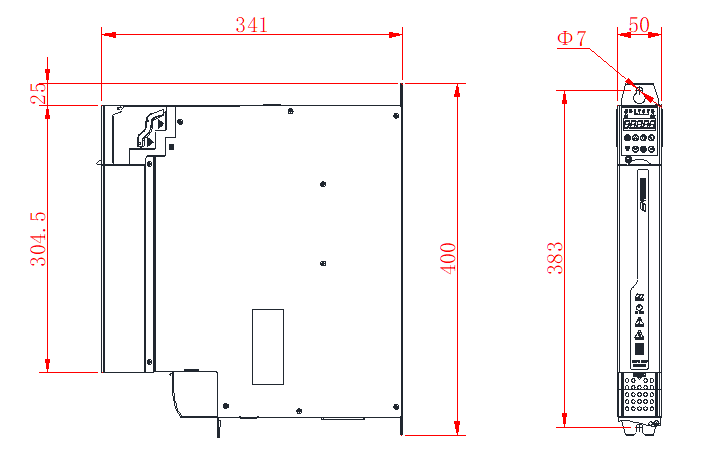

結構

防護等級

IP20

冷卻方式

強制風冷，帶風扇控制

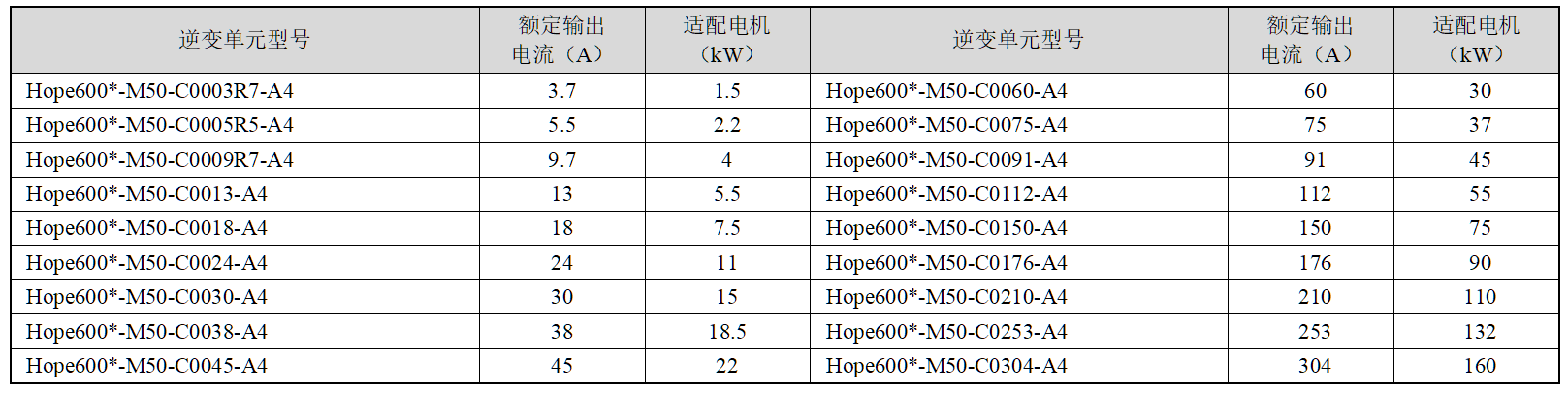

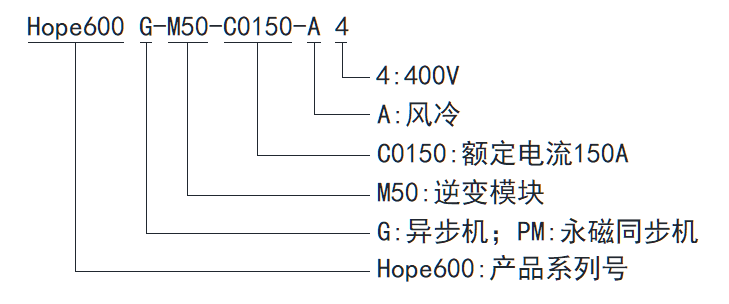

輸入

額定電壓

DC 350V～750V

輸出

輸出頻率范圍

異步電機

V/F控制：0.00Hz～650.00Hz；矢量控制：0.00Hz～200.00Hz

永磁同步電機

0Hz～500Hz（注：500Hz以上定貨前請與廠家確認）

輸出電壓

AC 0V～交流輸入電壓

基本規范

基本規范

電機類型

異步電機、永磁同步電機

電機控制模式

異步電機

無PG V/F控制、有PG V/F控制、無PG矢量控制、有PG矢量控制、V/F分離控制

永磁同步電機

VF控制（僅限廠家使用）、SVC控制（無PG矢量控制）、IF+SVC控制（低速帶載能力較弱）、FVC控制（有PG矢量控制）

穩態轉速精度

異步電機

無PG矢量控制：±0.5％；有PG矢量控制：±0.05％

永磁同步電機

SVC控制：±0.5％  FVC控制：±0.02%

轉矩控制精度

永磁同步電機

SVC控制：5Hz以上±5%        FVC控制：±3%

起動轉矩

異步電機：0.50Hz時≥150％額定轉矩

永磁同步電機：SVC控制：0.25Hz/150% FVC控制：0Hz/180%

調速范圍

永磁同步電機：1：200（SVC控制）  1：1000（FVC控制）

給定頻率分辨率

數字給定：0.01Hz；模擬給定：0.1％最大頻率

過載能力

150％額定電流1分鐘，180%額定電流15秒，200%額定電流2秒

輸出頻率精度

模擬給定：±0.2％最大頻率（25±10℃）；

數字給定：0.01Hz（－10℃～＋40℃）

運行命令通道

操作面板給定、控制端子給定、通訊給定，可通過端子切換

頻率給定通道

操作面板、通訊、UP/DOWN調節值、AI1～AI4、PFI、算術單元

輔助頻率給定

實現靈活的輔助頻率微調、給定頻率合成

V/F轉矩提升

異步電機：自動轉矩提升；手動轉矩提升

永磁同步電機：手動轉矩提升

V/F曲線

用戶自定義V/F曲線、線性V/F曲線和5種降轉矩特性曲線

加減速方式

直線加減速、S曲線加減速

點動

點動頻率范圍：0.10Hz～50.00Hz；點動加減速時間：0.1s～60.0s

自動節能運行

異步電機：根據負載情況，自動優化V/F曲線，實現自動節能運行

自動電壓調整（AVR）

當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定

自動載波調整

可根據負載特性和環境溫度，自動調整載波頻率

隨機PWM

調節電機運行時的音色

下垂控制

適用于多臺變頻器驅動同一負載的場合

瞬停處理

瞬時掉電時，通過母線電壓控制，實現不間斷運行

能耗制動能力

內置制動單元

直流制動能力

制動時間：0.0s～60.0s，制動電流：0.0％～100.0％額定電流

PFI

最高輸入頻率：50kHz

PFO

0Hz～50kHz的集電極開路型脈沖方波信號輸出，可編程

模擬輸入

2路模擬信號輸入，電壓型電流型均可選，可正負輸入，支持2路模擬輸入擴展

模擬輸出

1路模擬信號輸出，可選0/4mA～20mA或0/2V～10V，可編程，支持2路模擬輸出擴展

數字輸入

5路源漏型可選的多功能數字輸入，支持數字輸入擴展

數字輸出

1路多功能數字輸出；2路多功能繼電器輸出，支持數字輸出擴展

通訊

內置RS485通訊接口，支持Modbus協議（RTU、TCP）、PROFIBUS-DP協議、PROFINET協議等

特色功能

過程PID

兩套PID參數；多種修正模式；具有自由PID功能；休眠功能

多模式PLC

用戶可以設置多達8套PLC運行模式參數，單一模式PLC可達48段；可以通過端子選擇模式；掉電時PLC狀態可存儲

多段速方式

編碼選擇、直接選擇、疊加選擇和個數選擇方式

用戶自定義菜單

可定義30個用戶參數

更改參數顯示

支持與出廠值不同的參數顯示

轉矩控制功能

轉矩/速度控制可通過端子切換，多種轉矩給定方式

零伺服及位置控制功能

異步電機：可實現零速位置鎖定，精確定位，位置控制

高速增減計數器

可實現位置同步控制、生產計數、計數停機、精確定位控制

高速計米器

可實現定長停機、長度指示

紡織擺頻功能

實現紡織卷繞的排線均勻

可編程單元

比較器、邏輯單元、觸發器、算術單元、濾波器、多路開關、定時器

計時電度表功能

便于調整最佳節能方案

張力控制功能

可實現收、放卷工藝中材料的張力恒定控制

同步控制功能

從機可快速跟隨主機的頻率、轉矩

保護功能

過流、過壓、欠壓、輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等

選配件

PROFIBUS-DP模塊、PROFINET模塊、EtherCAT模塊、Modbus-TCP模塊、CAN模塊、模擬輸入輸出擴展模塊、增量式編碼器模塊、旋轉變壓器模塊、輸出電抗器、電磁干擾濾波器等

環境

使用場所

海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合

工作環境溫度/濕度

－10℃～＋40℃/20％～90％RH，無水珠凝結

存儲溫度

－20℃～＋60℃

振動

小于5.9m/s²（0.6g）

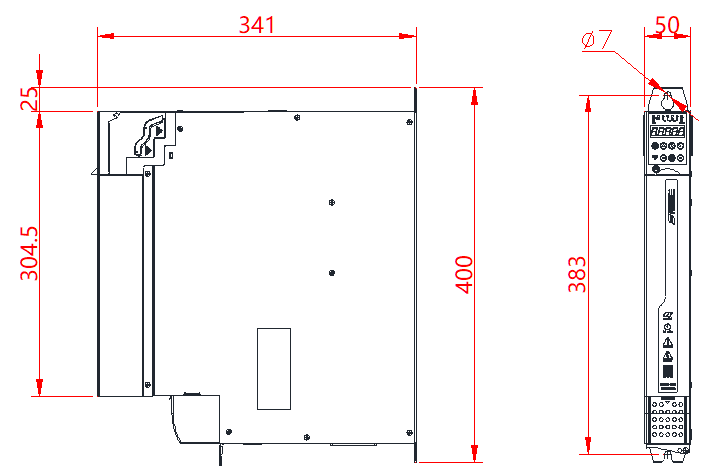

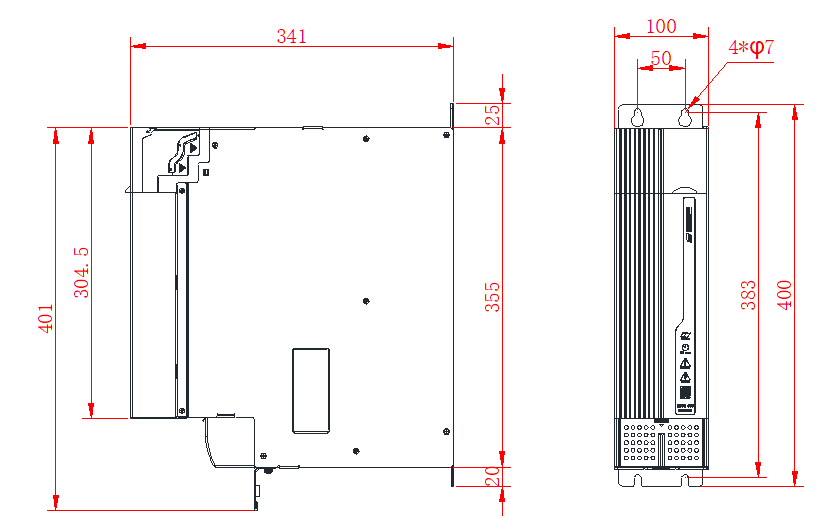

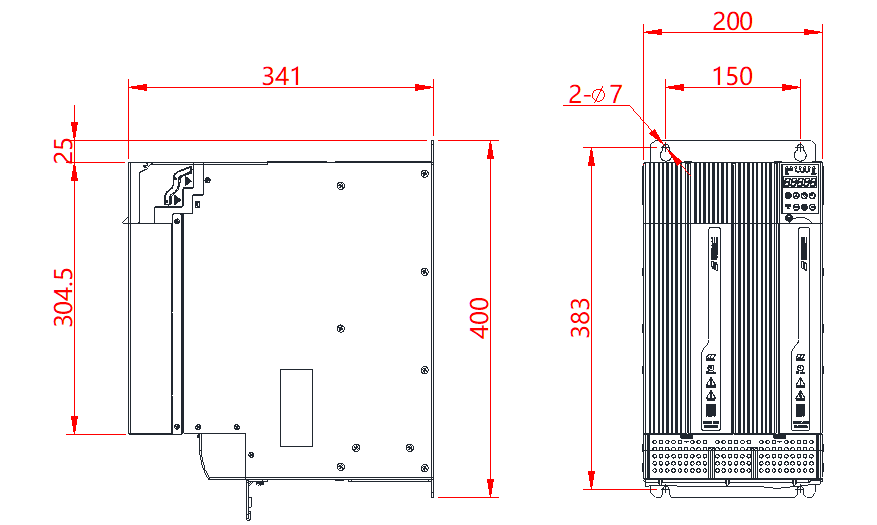

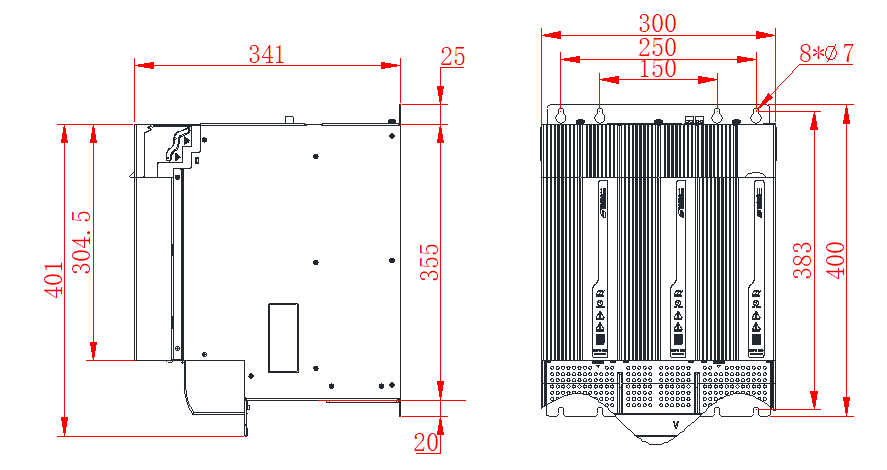

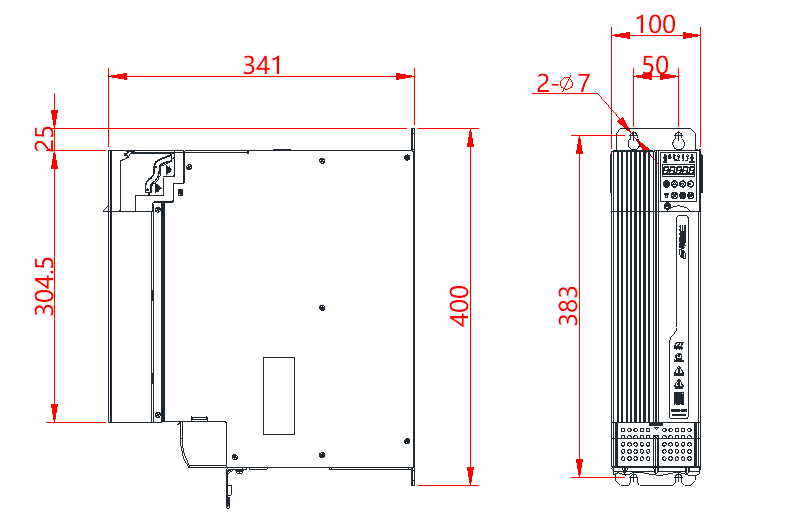

結構

防護等級

IP20

冷卻方式

強制風冷，帶風扇控制
